Matplotlib生成动画

在使用matplotlib进行数据可是化的时候,将数据生成动画来展示有时候更加直观,便于理解数据.

本文提供了两个示例程序使用matplotlib生成gif格式的动画.

示例1

直接贴代码

import numpy as np
import matplotlib.pyplot as plt
from matplotlib import animation


# 定义figure
fig, ax = plt.subplots()

# 定义数据
x = np.arange(0, 2 * np.pi, 0.01)
# line, 表示只取返回值中的第一个元素
line, = ax.plot(x, np.sin(x))

# 定义动画的更新
def update(i):
    line.set_ydata(np.sin(x + i/10))
    return line,

# 定义动画的初始值
def init():
    line.set_ydata(np.sin(x))
    return line,

# 创建动画
# fig 进行动画绘制的figure
# func 自定义动画函数，即传入刚定义的函数animate
# frames 动画长度，一次循环包含的帧数
# init_func 自定义开始帧，即传入刚定义的函数init
# interval 更新频率，以ms计
# blit 选择更新所有点，还是仅更新产生变化的点。应选择True，但mac用户请选择False，否则无法显示动画
ani = animation.FuncAnimation(fig = fig, func = update, init_func = init, interval = 10, blit = False, frames = 200)

# 展示动画
plt.show()

# 动画保存,fps表示帧率,dpi表示分辨率

ani.save('sin.gif', writer = 'imagemagick', fps = 30, dpi = 100)

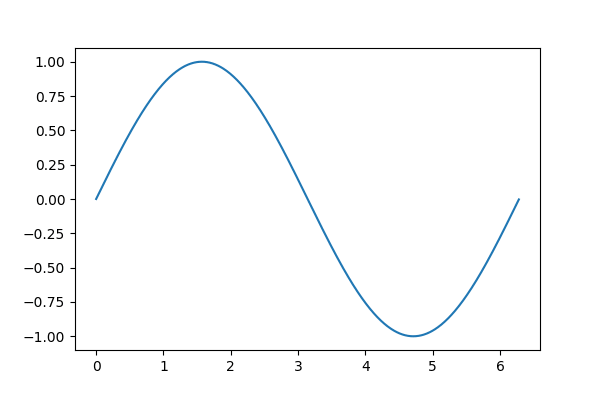

这是上面代码生成的gif图片

示例2

import numpy as np
import matplotlib.pyplot as plt
import matplotlib.animation as animation

start = [1, 0.18, 0.63, 0.29, 0.03, 0.24, 0.86, 0.07, 0.58, 0]

metric =[[0.03, 0.86, 0.65, 0.34, 0.34, 0.02, 0.22, 0.74, 0.66, 0.65],
     [0.43, 0.18, 0.63, 0.29, 0.03, 0.24, 0.86, 0.07, 0.58, 0.55],
     [0.66, 0.75, 0.01, 0.94, 0.72, 0.77, 0.20, 0.66, 0.81, 0.52]
    ]

fig = plt.figure()
window = fig.add_subplot(111)
line, = window.plot(start)
#如果是参数是list,则默认每次取list中的一个元素,即metric[0],metric[1],...
def update(data):
  line.set_ydata(data)
  return line,

ani = animation.FuncAnimation(fig, update, metric, interval=2*1000)
ani.save('sin1.gif', writer = 'imagemagick', fps = 5, dpi = 100)
plt.show()

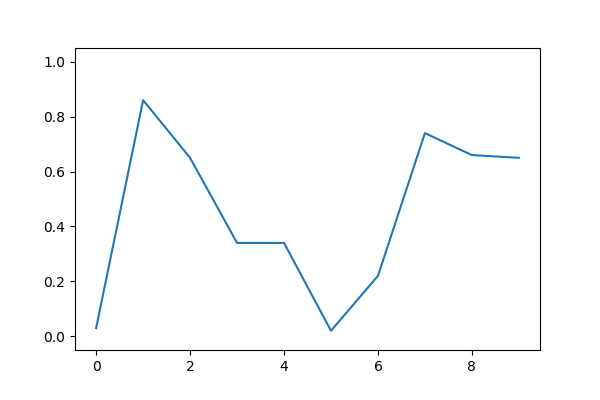

这是上面代码生成的gif图片

使用matplotlib较为容易生成动图,具体可参考matplotlib animation api
